Spring-Cloud-Gateway 源码解析 —— 处理器 (3.2) 之 RoutePredicateHandlerMapping 路由匹配

摘要: 原创出处 http://www.iocoder.cn/Spring-Cloud-Gateway/handler-route-predicate-handler-mapping/ 「芋道源码」欢迎转载,保留摘要,谢谢!

本文主要基于 Spring-Cloud-Gateway 2.0.X M4


1. 概述

本文主要分享 RoutePredicateHandlerMapping 路由匹配

我们先一起来看看,一个请求是怎么被 Spring Cloud Gateway 处理的,如下图 :

  1. org.springframework.web.reactive.DispatcherHandler :接收到请求,匹配 HandlerMapping ,此处会匹配到 RoutePredicateHandlerMapping 。
  2. org.springframework.cloud.gateway.handler.RoutePredicateHandlerMapping :接收到请求,匹配 Route 。
  3. org.springframework.cloud.gateway.handler.FilteringWebHandler :获得 Route 的 GatewayFilter 数组,创建 GatewayFilterChain 处理请求。

第一、二步,在本文分享。第三步,在 《Spring-Cloud-Gateway 源码解析 —— 处理器 (3.3) 之 FilteringWebHandler 创建过滤器链 》 分享。


推荐 Spring Cloud 书籍

推荐 Spring Cloud 视频

2. DispatcherHandler

org.springframework.web.reactive.DispatcherHandler ,请求分发处理器,Spring WebFlux 的访问入口。可能大多数人对这个类都比较陌生,我们来看看他在 Spring MVC 的兄弟 DispatcherServlet 是不是就有点熟悉的感觉。

下面来看看 DispatcherHandler#handle(ServerWebExchange) 方法,代码如下 :

  1: public class DispatcherHandler implements WebHandler, ApplicationContextAware {
  2:
  3:    @Nullable
  4:    private List<HandlerMapping> handlerMappings;
  5:
  6:    @Nullable
  7:    private List<HandlerAdapter> handlerAdapters;
  8:
  9:    @Override
 10:    public Mono<Void> handle(ServerWebExchange exchange) {
 11:        if (logger.isDebugEnabled()) {
 12:            ServerHttpRequest request = exchange.getRequest();
 13:            logger.debug("Processing " + request.getMethodValue() + " request for [" + request.getURI() + "]");
 14:        }
 15:        if (this.handlerMappings == null) {
 16:            return Mono.error(HANDLER_NOT_FOUND_EXCEPTION);
 17:        }
 18:        return Flux.fromIterable(this.handlerMappings)
 19:                .concatMap(mapping -> mapping.getHandler(exchange))
 20:                .next()
 21:                .switchIfEmpty(Mono.error(HANDLER_NOT_FOUND_EXCEPTION))
 22:                .flatMap(handler -> invokeHandler(exchange, handler))
 23:                .flatMap(result -> handleResult(exchange, result));
 24:    }
 25: }
  • 第 18 至 20 行 :顺序使用 handlerMappings 获得对应的 WebHandler 。
    • 使用 #concatMap(Function) 操作符的原因是考虑 handlerMappings 的顺序性,详见 《RxJava(四) concatMap操作符用法详解》
    • 使用官方 spring-cloud-gateway-sample 项目,此处打断点,handlerMappings 变量值如下图 :
    • 在【第 19 行】,调用 HandlerMapping#getHandler(ServerWebExchange) 获得 Handler 。在整理,RoutePredicateHandlerMapping 匹配请求对应的 Route ,并返回 FilteringWebHandler 。此时,FilteringWebHandler 还并未获得 Route 的 GatewayFilter ,创建 GatewayFilterChain 处理请求。和本文的第一张图有点出入,该图主要描述整个请求经历的流程。
    • 第 21 行 :如果匹配不到 WebHandler ,返回 HANDLER_NOT_FOUND_EXCEPTION
    • 第 22 行 :调用 #handle() 方法,执行 Handler 。代码如下 :
          1: private Mono<HandlerResult> invokeHandler(ServerWebExchange exchange, Object handler) {
          2:    if (this.handlerAdapters != null) {
          3:        for (HandlerAdapter handlerAdapter : this.handlerAdapters) {
          4:            if (handlerAdapter.supports(handler)) {
          5:                return handlerAdapter.handle(exchange, handler);
          6:            }
          7:        }
          8:    }
          9:    return Mono.error(new IllegalStateException("No HandlerAdapter: " + handler));
         10: }

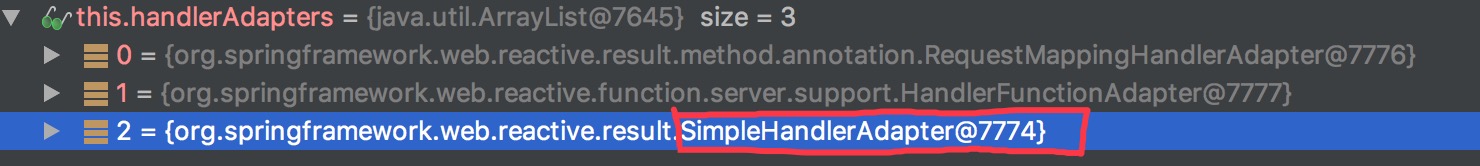

    * 使用官方 `spring-cloud-gateway-sample` 项目,此处打断点,`handlerMappings` 变量值如下图 :![](http://www.iocoder.cn/images/Spring-Cloud-Gateway/2020_02_20/03.png)
    * 第 2 至 8 行 :**顺序**匹配 HandlerAdapter ,通过调用 `HandlerAdapter#handle(ServerWebExchange, Object)` 方法,从而执行 Handler 。在此处,我们会匹配到 SimpleHandlerAdapter 。
    * 第 9 行 :匹配不到 HandlerAdapter ,返回 IllegalStateException 。
* 第 23 行 :调用 `#handleResult()` 方法,处理结果。SimpleHandlerAdapter 返回的是 `Mono.empty()` ,所以不会触发该方法。`#handleResult()` 代码如下 :
          1: private Mono<Void> handleResult(ServerWebExchange exchange, HandlerResult result) {
          2:    return getResultHandler(result).handleResult(exchange, result)
          3:            .onErrorResume(ex -> result.applyExceptionHandler(ex).flatMap(exceptionResult ->
          4:                    getResultHandler(exceptionResult).handleResult(exchange, exceptionResult)));
          5: }

2.1 SimpleHandlerAdapter

org.springframework.web.reactive.result.SimpleHandlerAdapter ,基执行 WebHandler 的处理器适配器。

#supports(Object) 方法,代码如下 :

@Override
public boolean supports(Object handler) {
    return WebHandler.class.isAssignableFrom(handler.getClass());
}
  • 支持 WebHandler 。

#handle(ServerWebExchange, Object) 方法,代码如下 :

  1: @Override
  2: public Mono<HandlerResult> handle(ServerWebExchange exchange, Object handler) {
  3:    WebHandler webHandler = (WebHandler) handler;
  4:    Mono<Void> mono = webHandler.handle(exchange);
  5:    return mono.then(Mono.empty());
  6: }
  • 第 3 至 4 行 :调用 WebHandler#handle(ServerWebExchange) 方法,执行处理器。例如,WebHandler 为 FilteringWebHandler 时,获得 Route 的 GatewayFilter 数组,创建 GatewayFilterChain 处理请求
  • 第 5 行 :在 WebHandler 执行完后 ( #then(Mongo) ),然后返回 Mono.empty()

3. RoutePredicateHandlerMapping

org.springframework.cloud.gateway.handler.RoutePredicateHandlerMapping ,匹配 Route ,并返回处理 Route 的 FilteringWebHandler 。

RoutePredicateHandlerMapping 构造方法,代码如下 :

public class RoutePredicateHandlerMapping extends AbstractHandlerMapping {

    private final FilteringWebHandler webHandler;
    private final RouteLocator routeLocator;

    public RoutePredicateHandlerMapping(FilteringWebHandler webHandler, RouteLocator routeLocator) {
        this.webHandler = webHandler;
        this.routeLocator = routeLocator;

        setOrder(1); // RequestMappingHandlerMapping 之后
    }
}
  • 调用 #setOrder(1) 的原因,Spring Cloud Gateway 的 GatewayWebfluxEndpoint 提供 HTTP API ,不需要经过网关,它通过 RequestMappingHandlerMapping 进行请求匹配处理。RequestMappingHandlerMapping 的 order = 0 ,需要排在 RoutePredicateHandlerMapping 前面。所有,RoutePredicateHandlerMapping 设置 order = 1

#getHandlerInternal() 方法,在 DispatcherHandler#handle(ServerWebExchange) 方法的【第 19 行】被调用,匹配 Route ,并返回处理 Route 的 FilteringWebHandler 。代码如下 :

  1: @Override
  2: protected Mono<?> getHandlerInternal(ServerWebExchange exchange) {
  3:     // 设置 GATEWAY_HANDLER_MAPPER_ATTR 为 RoutePredicateHandlerMapping
  4:    exchange.getAttributes().put(GATEWAY_HANDLER_MAPPER_ATTR, getClass().getSimpleName());
  5:
  6:    return lookupRoute(exchange) // 匹配 Route
  7:            // .log("route-predicate-handler-mapping", Level.FINER) //name this
  8:            .flatMap((Function<Route, Mono<?>>) r -> { // 返回 FilteringWebHandler
  9:                if (logger.isDebugEnabled()) {
 10:                    logger.debug("Mapping [" + getExchangeDesc(exchange) + "] to " + r);
 11:                }
 12:
 13:                // 设置 GATEWAY_ROUTE_ATTR 为 匹配的 Route
 14:                exchange.getAttributes().put(GATEWAY_ROUTE_ATTR, r);
 15:                // 返回
 16:                return Mono.just(webHandler);
 17:            }).switchIfEmpty(Mono.empty().then(Mono.fromRunnable(() -> { // 匹配不到 Route
 18:                if (logger.isTraceEnabled()) {
 19:                    logger.trace("No RouteDefinition found for [" + getExchangeDesc(exchange) + "]");
 20:                }
 21:            })));
 22: }
  • 第 4 行 :设置 GATEWAY_HANDLER_MAPPER_ATTR 为 RoutePredicateHandlerMapping 。
  • 第 6 行 :调用 #lookupRoute(ServerWebExchange) 方法,匹配 Route 。
  • 第 8 至 16 行 :返回 Route 的处理器 FilteringWebHandler 。
    • 第 14 行 :设置 GATEWAY_ROUTE_ATTR匹配的 Route 。
    • 第 16 行 :返回 FilteringWebHandler。
  • 第 17 至 21 行 :匹配不到 Route ,返回 Mono.empty() ,即不返回处理器。这样会不会有问题?不会,在 DispatcherHandler#handle(ServerWebExchange) 方法的【第 21 行】,我们可以看到,当没有合适的 Handler ,返回 Mono.error(HANDLER_NOT_FOUND_EXCEPTION)

#lookupRoute(ServerWebExchange) 方法,顺序匹配 Route 。代码如下 :

  1: protected Mono<Route> lookupRoute(ServerWebExchange exchange) {
  2:    return this.routeLocator.getRoutes()
  3:            .filter(route -> route.getPredicate().test(exchange))
  4:            .next()
  5:            //TODO: error handling
  6:            .map(route -> {
  7:                if (logger.isDebugEnabled()) {
  8:                    logger.debug("RouteDefinition matched: " + route.getId());
  9:                }
 10:                validateRoute(route, exchange);
 11:                return route;
 12:            });
 13: }
  • 第 2 至 4 行 :调用 RouteLocator#getRoutes() 方法,获得全部 Route ,并调用 Predicate#test(ServerWebExchange) 方法,顺序匹配一个 Route。
  • 第 5 行 :未来会增加匹配过程中发生异常的处理。目前,任何一个 Predicate#test(ServerWebExchange) 的方法调用发生异常时,都会导致匹配不到 Route 。一定要注意
  • 第 6 至 11 行 :调用 #validateRoute(Route, ServerWebExchange) 方法,校验 Route 的有效性。目前该方法是个空方法,可以通过继承 RoutePredicateHandlerMapping 进行覆盖重写。
