Spring-Cloud-Gateway 源码解析 —— 路由(2.2)之 RouteDefinitionRouteLocator 路由配置

摘要: 原创出处 http://www.iocoder.cn/Spring-Cloud-Gateway/route-locator-route-definition/ 「芋道源码」欢迎转载,保留摘要,谢谢!

本文主要基于 Spring-Cloud-Gateway 2.0.X M4


1. 概述

本文主要分享 RouteDefinitionRouteLocator 的源码实现

  • 蓝色部分 :RouteDefinitionRouteLocator 。

推荐 Spring Cloud 书籍

推荐 Spring Cloud 视频

2. RouteDefinitionRouteLocator

org.springframework.cloud.gateway.route.RouteDefinitionRouteLocator ,基于 RouteDefinitionLocator 的 RouteLocator 实现类

RouteDefinitionRouteLocator 从 RouteDefinitionLocator 获取 RouteDefinition ,转换成 Route 。如下图 :

2.1 构造方法

RouteDefinitionRouteLocator 构造方法,代码如下 :

  1: public class RouteDefinitionRouteLocator implements RouteLocator, BeanFactoryAware {
  2:    protected final Log logger = LogFactory.getLog(getClass());
  3:
  4:    private final RouteDefinitionLocator routeDefinitionLocator;
  5:    /**
  6:     * RoutePredicateFactory 映射
  7:     * key :{@link RoutePredicateFactory#name()}
  8:     */
  9:    private final Map<String, RoutePredicateFactory> predicates = new LinkedHashMap<>();
 10:    /**
 11:     * GatewayFilterFactory 映射
 12:     * key :{@link GatewayFilterFactory#name()}
 13:     */
 14:    private final Map<String, GatewayFilterFactory> gatewayFilterFactories = new HashMap<>();
 15:    private final GatewayProperties gatewayProperties;
 16:    private final SpelExpressionParser parser = new SpelExpressionParser();
 17:    private BeanFactory beanFactory;
 18:
 19:    public RouteDefinitionRouteLocator(RouteDefinitionLocator routeDefinitionLocator,
 20:                                       List<RoutePredicateFactory> predicates,
 21:                                       List<GatewayFilterFactory> gatewayFilterFactories,
 22:                                       GatewayProperties gatewayProperties) {
 23:        // 设置 RouteDefinitionLocator
 24:        this.routeDefinitionLocator = routeDefinitionLocator;
 25:        // 初始化 RoutePredicateFactory
 26:        initFactories(predicates);
 27:        // 初始化 RoutePredicateFactory
 28:        gatewayFilterFactories.forEach(factory -> this.gatewayFilterFactories.put(factory.name(), factory));
 29:        // 设置 GatewayProperties
 30:        this.gatewayProperties = gatewayProperties;
 31:    }
 32:
 33:    @Override
 34:    public void setBeanFactory(BeanFactory beanFactory) throws BeansException {
 35:        this.beanFactory = beanFactory;
 36:    }
 37:}
  • routeDefinitionLocator 属性,提供 RouteDefinition 的 RouteDefinitionLocator 。
  • predicates 属性,RoutePredicateFactory Bean 对象映射
    • key{@link RoutePredicateFactory#name()}
    • 通过它,将 RouteDefinition.predicates 转换成 Route.predicates
    • 第 26 行 :调用 #initFactories() 方法,初始化映射。逻辑比较简单,点击 链接 查看代码。
  • gatewayFilterFactories 属性,RoutePredicateFactory Bean 对象映射
    • key{@link GatewayFilterFactory#name()}
    • 通过它,将 RouteDefinition.filters 转换成 Route.filters
    • 第 28 行 :初始化映射。
  • gatewayProperties 属性,使用 GatewayProperties.defaultFilters 默认过滤器定义数组,添加到每个 Route 。下文会看到相关代码的实现。
  • parser 属性,Spring EL 表达式解析器。在 「2.4 获得 Tuple」 会看到它的使用。
  • beanFactory 属性,Bean 工厂。

2.2 获得 Route

#getRoutes() 方法,获得 Route 数组。代码如下 :

  1: @Override
  2: public Flux<Route> getRoutes() {
  3:    return this.routeDefinitionLocator.getRouteDefinitions()
  4:            .map(this::convertToRoute) // RouteDefinition => Route
  5:            //TODO: error handling
  6:            .map(route -> { // 打印日志
  7:                if (logger.isDebugEnabled()) {
  8:                    logger.debug("RouteDefinition matched: " + route.getId());
  9:                }
 10:                return route;
 11:            });
 12:
 13: }
  • 第 3 行 : 调用 RouteDefinitionLocator#getRouteDefinitions() 方法,获得 RouteDefinitions 数组。
  • 第 4 行 :调用 #convertToRoute() 方法,将每个 RouteDefinition 转换成 Route 。该方法在 「2.3 转换 Route」 详细解析。
  • 第 7 至 11 行 :打印输出每个 Route 。

2.3 转换 Route

#convertToRoute() 方法,将每个 RouteDefinition 转换成 Route 。代码如下 :

  1: private Route convertToRoute(RouteDefinition routeDefinition) {
  2:     // 合并 Predicate
  3:    Predicate<ServerWebExchange> predicate = combinePredicates(routeDefinition);
  4:    // 获得 GatewayFilter
  5:    List<GatewayFilter> gatewayFilters = getFilters(routeDefinition);
  6:    // 构建 Route
  7:    return Route.builder(routeDefinition)
  8:            .predicate(predicate)
  9:            .gatewayFilters(gatewayFilters)
 10:            .build();
 11: }
  • 第 3 行 :调用 #combinePredicates() 方法,将 RouteDefinition.predicates 数组合并成一个 java.util.function.Predicate ,这样 RoutePredicateHandlerMapping 为请求匹配 Route ,只要调用一次 Predicate#test(ServerWebExchange) 方法即可。
  • 第 5 行 :调用 #getFilters() 方法,获得 GatewayFilter 数组
  • 第 7 至 10 行 :构建 Route 。

#combinePredicates() 方法,代码如下 :

  1: private Predicate<ServerWebExchange> combinePredicates(RouteDefinition routeDefinition) {
  2:     // 寻找 Predicate
  3:    List<PredicateDefinition> predicates = routeDefinition.getPredicates();
  4:    Predicate<ServerWebExchange> predicate = lookup(routeDefinition, predicates.get(0));
  5:    // 拼接 Predicate
  6:    for (PredicateDefinition andPredicate : predicates.subList(1, predicates.size())) {
  7:        Predicate<ServerWebExchange> found = lookup(routeDefinition, andPredicate);
  8:        predicate = predicate.and(found);
  9:    }
 10:    // 返回 Predicate
 11:    return predicate;
 12: }
 13:
 14: private Predicate<ServerWebExchange> lookup(RouteDefinition routeDefinition, PredicateDefinition predicate) {
 15:     // 获得 RoutePredicateFactory
 16:    RoutePredicateFactory found = this.predicates.get(predicate.getName());
 17:    if (found == null) {
 18:        throw new IllegalArgumentException("Unable to find RoutePredicateFactory with name " + predicate.getName());
 19:    }
 20:    // 获得 Tuple
 21:    Map<String, String> args = predicate.getArgs();
 22:    if (logger.isDebugEnabled()) {
 23:        logger.debug("RouteDefinition " + routeDefinition.getId() + " applying "
 24:                + args + " to " + predicate.getName());
 25:    }
 26:    Tuple tuple = getTuple(found, args, this.parser, this.beanFactory);
 27:    // 获得 Predicate
 28:    return found.apply(tuple);
 29: }
  • 第 2 至 9 行 :通过调用 #lookup() 方法,查找 PredicateDefinition 对应的 Predicate 。为什么拆成两部分?第一部分找到 java.util.function.Predicate ,第二部分通过 Predicate#and(Predicate) 方法不断拼接。
  • 第 11 行 :返回 Predicate 。
  • —————————- 分割线 ————————–
  • 第 14 至 29 行 :#lookup() 方法。

#getFilters() 方法,代码如下 :

  1: private List<GatewayFilter> getFilters(RouteDefinition routeDefinition) {
  2:    List<GatewayFilter> filters = new ArrayList<>();
  3:    // 添加 默认过滤器
  4:    //TODO: support option to apply defaults after route specific filters?
  5:    if (!this.gatewayProperties.getDefaultFilters().isEmpty()) {
  6:        filters.addAll(loadGatewayFilters("defaultFilters",
  7:                this.gatewayProperties.getDefaultFilters()));
  8:    }
  9:    // 添加 配置的过滤器
 10:    if (!routeDefinition.getFilters().isEmpty()) {
 11:        filters.addAll(loadGatewayFilters(routeDefinition.getId(), routeDefinition.getFilters()));
 12:    }
 13:    // 排序
 14:    AnnotationAwareOrderComparator.sort(filters);
 15:    return filters;
 16: }
 17:
 18: private List<GatewayFilter> loadGatewayFilters(String id, List<FilterDefinition> filterDefinitions) {
 19:    List<GatewayFilter> filters = filterDefinitions.stream()
 20:            .map(definition -> { // FilterDefinition => GatewayFilter
 21:                // 获得 GatewayFilterFactory
 22:                GatewayFilterFactory filter = this.gatewayFilterFactories.get(definition.getName());
 23:                if (filter == null) {
 24:                    throw new IllegalArgumentException("Unable to find GatewayFilterFactory with name " + definition.getName());
 25:                }
 26:                // 获得 Tuple
 27:                Map<String, String> args = definition.getArgs();
 28:                if (logger.isDebugEnabled()) {
 29:                    logger.debug("RouteDefinition " + id + " applying filter " + args + " to " + definition.getName());
 30:                }
 31:                Tuple tuple = getTuple(filter, args, this.parser, this.beanFactory);
 32:                // 获得 GatewayFilter
 33:                return filter.apply(tuple);
 34:            })
 35:            .collect(Collectors.toList()); // 转成 List
 36:    // GatewayFilter => OrderedGatewayFilter
 37:    ArrayList<GatewayFilter> ordered = new ArrayList<>(filters.size());
 38:    for (int i = 0; i < filters.size(); i++) {
 39:        ordered.add(new OrderedGatewayFilter(filters.get(i), i+1));
 40:    }
 41:    // 返回 GatewayFilter 数组
 42:    return ordered;
 43: }
  • 第 4 至 8 行 :调用 #loadGatewayFilters() 方法,使用 GatewayProperties.defaultFilters 默认的过滤器配置,将 FilterDefinition 转换成 GatewayFilter 。
  • 第 10 至 12 行 :调用 #loadGatewayFilters() 方法,使用 RouteDefinition.filters 配置的过滤器配置,将 FilterDefinition 转换成 GatewayFilter 。
  • —————————- 分割线 ————————–
  • 第 18 至 43 行 :#loadGatewayFilters() 方法。
    • 第 20 至 34 行 :将 FilterDefinition 转换成 GatewayFilter 。
      • 第 21 至 25 行 :获得 GatewayFilterFactory Bean 对象。
      • 第 27 至 31 行 :调用 #getTuple() 方法,获得 Tuple 。该方法比较复杂,在 「2.4 获得 Tuple」 详细解析。
      • 第 33 行 :创建 GatewayFilter 。
    • 第 35 行 :获得 GatewayFilter 数组。
  • 第 37 至 40 行 :将 GatewayFilter 数组转换成 OrderedGatewayFilter 数组。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.1) 之 GatewayFilter 一览》 详细解析。
  • 第 42 行 :返回 GatewayFilter 数组

2.4 获得 Tuple

在看 #getTuple() 方法的代码实现之前,我们先了解下 Tuple 。

Tuple ,定义如下 :

FROM 《简单实现 Java 的 Tuple 元组数据类型》
元组类型,即 Tuple 常在脚本语言中出现,例如 Scala 的 (“Unmi”, “fantasia@sina.com”, “blahbla”)
元组可认为是象数组一样的容器,它的目的是让你方便构造和引用,例如 Pair 可认为是一个只能存两个元素的元组,像是个 Map
真正的元组应该是可以任意多个元素的容器,绕来绕去,它还是数组,或列表,所以我们实现上还是要借助于数组或是列表。

截止目前,Java 并未内置 Tuple 的实现。Spring 提供了 spring-tuple 类库,提供了 Tuple 的支持。使用示例如下 :

// 1 对
Tuple tuple = tuple().of("foo", "bar");
// 2 对
Tuple tuple2 = tuple().of("up", 1, "down", 2);
// 3 对
Tuple tuple3 = tuple().of("up", 1, "down", 2, "charm", 3 );
// 4 对
Tuple tuple4 = tuple().of("up", 1, "down", 2, "charm", 3, "strange", 4);
// 6 对 ( 适用于超过 4 对 )
Tuple tuple6 = tuple().put("up", 1)
                      .put("down", 2)
                      .put("charm", 3)
                      .put("strange", 4)
                      .put("bottom", 5)
                      .put("top", 6)
                      .build();

那么为什么 RoutePredicateFactory#apply(Tuple) / GatewayFilterFactory#apply(Tuple) 需要使用 Tuple 呢 ?RoutePredicateFactory / GatewayFilterFactory 子类实现类需要成对的参数不同,例如 :


OK ,我们开始看看 #getTuple() 方法,代码如下 :

  1: /* for testing */ static Tuple getTuple(ArgumentHints hasArguments, Map<String, String> args, SpelExpressionParser parser, BeanFactory beanFactory) {
  2:    TupleBuilder builder = TupleBuilder.tuple();
  3:
  4:    // 参数为空
  5:    List<String> argNames = hasArguments.argNames();
  6:    if (!argNames.isEmpty()) {
  7:        // ensure size is the same for key replacement later
  8:        if (hasArguments.validateArgs() && args.size() != argNames.size()) {
  9:            throw new IllegalArgumentException("Wrong number of arguments. Expected " + argNames
 10:                    + " " + argNames + ". Found " + args.size() + " " + args + "'");
 11:        }
 12:    }
 13:
 14:    // 创建 Tuple
 15:    int entryIdx = 0;
 16:    for (Map.Entry<String, String> entry : args.entrySet()) {
 17:        // 获得参数 KEY
 18:        String key = entry.getKey();
 19:        // RoutePredicateFactory has name hints and this has a fake key name
 20:        // replace with the matching key hint
 21:        if (key.startsWith(NameUtils.GENERATED_NAME_PREFIX) && !argNames.isEmpty()
 22:                && entryIdx < args.size()) {
 23:            key = argNames.get(entryIdx);
 24:        }
 25:        // 获得参数 VALUE
 26:        Object value;
 27:        String rawValue = entry.getValue();
 28:        if (rawValue != null) {
 29:            rawValue = rawValue.trim();
 30:        }
 31:        if (rawValue != null && rawValue.startsWith("#{") && entry.getValue().endsWith("}")) {
 32:            // assume it's spel
 33:            StandardEvaluationContext context = new StandardEvaluationContext();
 34:            context.setBeanResolver(new BeanFactoryResolver(beanFactory));
 35:            Expression expression = parser.parseExpression(entry.getValue(), new TemplateParserContext());
 36:            value = expression.getValue(context);
 37:        } else {
 38:            value = entry.getValue();
 39:        }
 40:        // 添加 KEY / VALUE
 41:        builder.put(key, value);
 42:        entryIdx++;
 43:    }
 44:    Tuple tuple = builder.build();
 45:
 46:    // 校验参数
 47:    if (hasArguments.validateArgs()) {
 48:        for (String name : argNames) {
 49:            if (!tuple.hasFieldName(name)) {
 50:                throw new IllegalArgumentException("Missing argument '" + name + "'. Given " + tuple);
 51:            }
 52:        }
 53:    }
 54:    return tuple;
 55: }
  • hasArguments 参数,点击 org.springframework.cloud.gateway.support.ArgumentHints 查看代码实现。RoutePredicateFactory / GatewayFilterFactory 实现 ArgumentHints 接口
  • 第 5 至 12 行 :校验参数是否正确( 需要参数非空 )。
  • 第 15 至 44 行 :创建 Tuple 。

    • 第 18 至 24 行 :获得一对参数 KEY 。
    • 第 26 至 39 行 :获得一对参数 VALUE 。

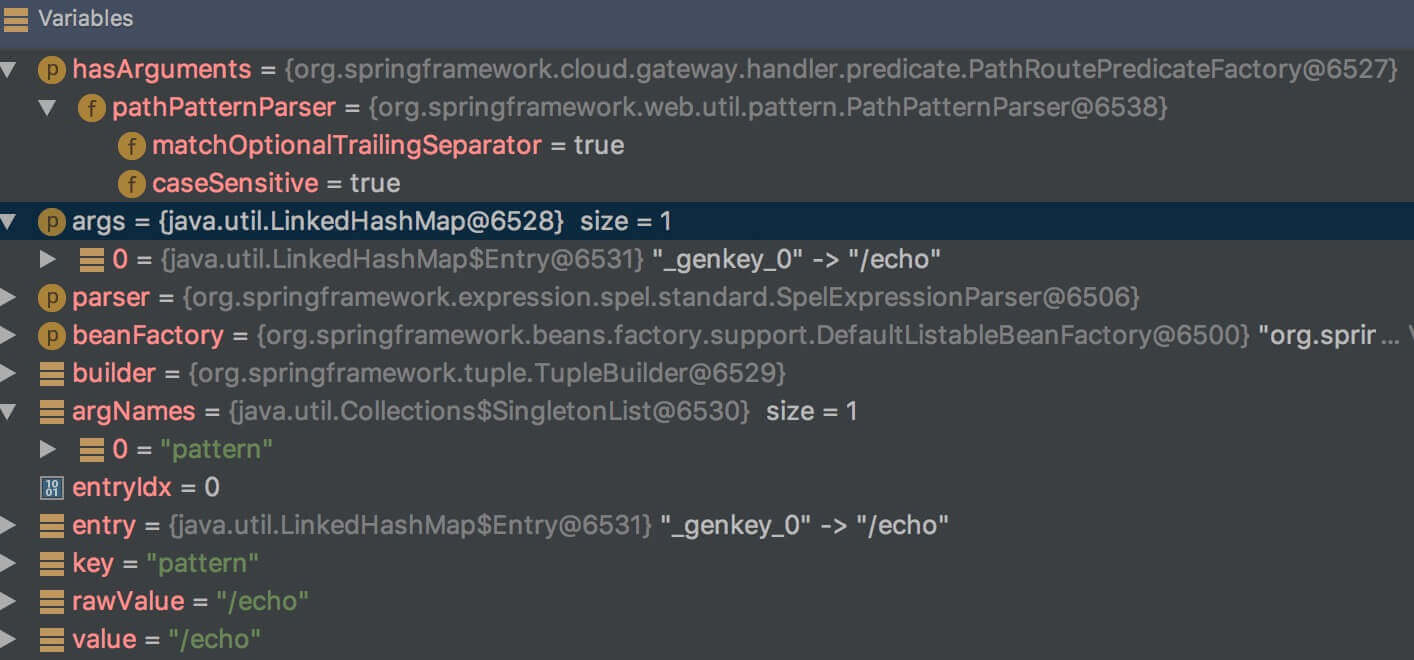

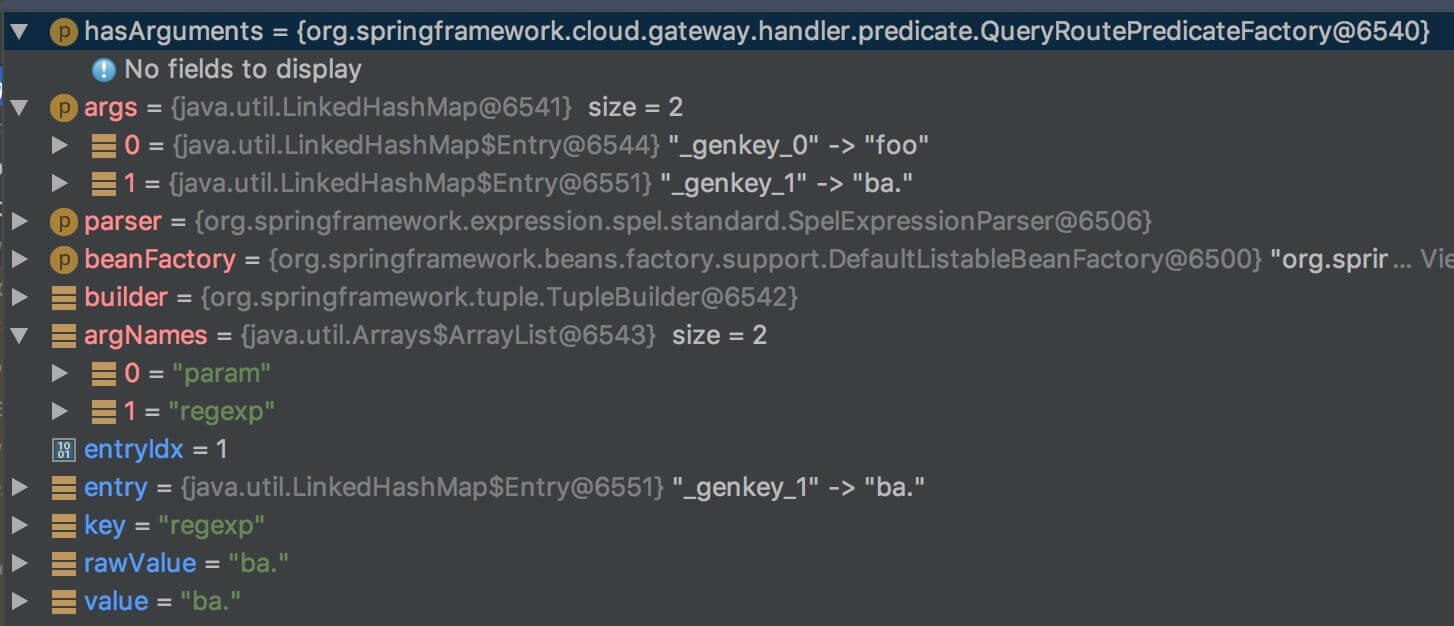

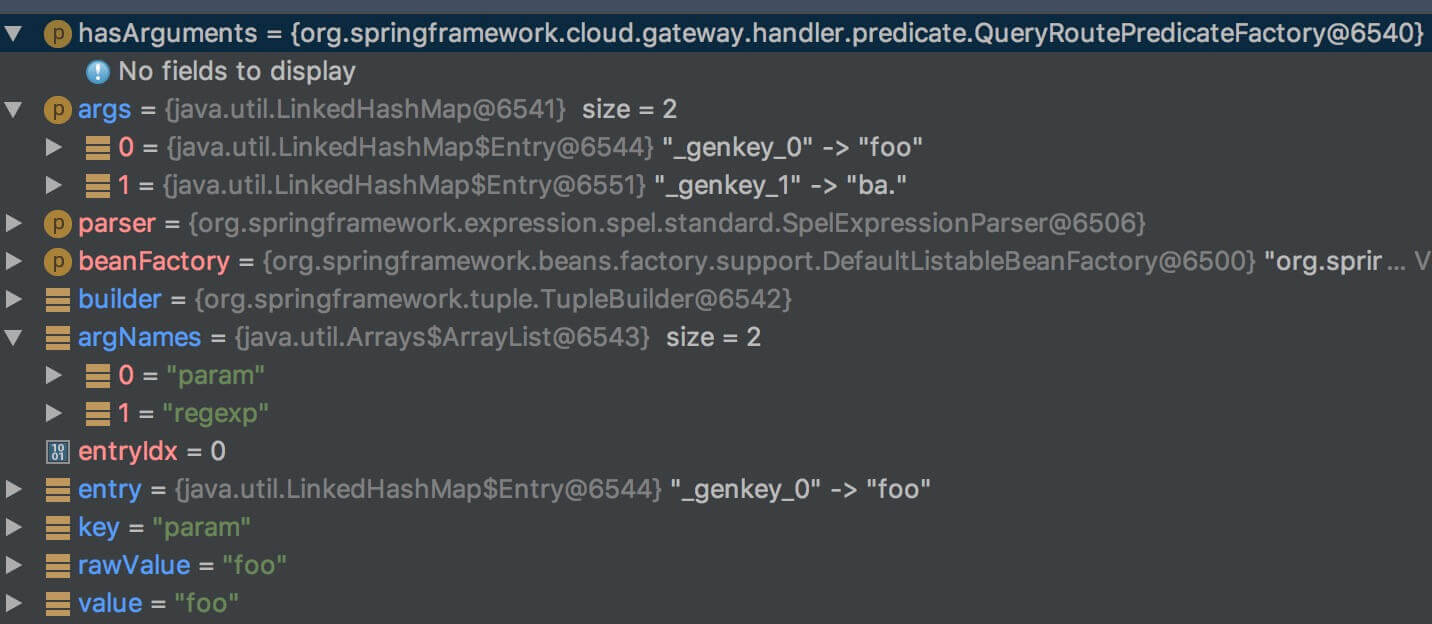

    • 第 41 行 :添加一对参数 KEY / VALUE 。我们在此处打断点,看看此时各变量的值,路由配置如下 :
        spring:
          cloud:
            gateway:
              routes:
              - id: websocket_test
                uri: ws://localhost:9000
                order: 9000
                predicates:
                - Path=/echo
                - Query=foo, ba.

    * PATH
        * `/echo` ![](http://www.iocoder.cn/images/Spring-Cloud-Gateway/2020_02_01/03.png)
    * Query
        * `foo` ![](http://www.iocoder.cn/images/Spring-Cloud-Gateway/2020_02_01/04.png)
        * `ba.` ![](http://www.iocoder.cn/images/Spring-Cloud-Gateway/2020_02_01/05.png)

    • 第 44 行 :创建 Tuple 。
  • 第 47 至 53 行 :校验参数是否正确( 需要参数都存在 )。
  • 第 54 行 :返回 Tuple 。
赞(0) 打赏

如未加特殊说明,此网站文章均为原创,转载必须注明出处。Java 技术驿站 » Spring-Cloud-Gateway 源码解析 —— 路由(2.2)之 RouteDefinitionRouteLocator 路由配置
分享到: 更多 (0)

评论 抢沙发

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址

Java 技术驿站 | 致力打造 Java 精品博客

联系作者优质文章

觉得文章有用就打赏一下文章作者

支付宝扫一扫打赏

微信扫一扫打赏
